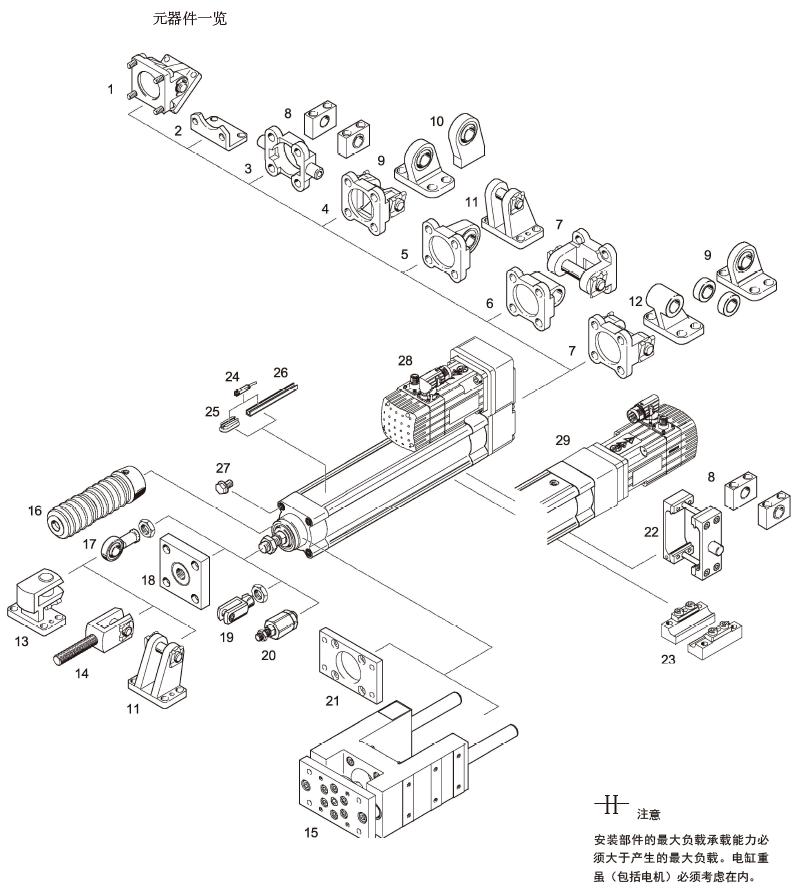

伺服電缸是一種用于實現線性運動的裝置，結構圖主要包括以下幾個部分：

電機：通常采用交流或直流電機，用于提供驅動力。電機可以通過聯軸器與機械部件連接。

控制器：用于控制電機的運動，可以實現速度、位置等控制。控制器通常由電路板和控制軟件組成。

減速器：通常將電機的高速旋轉轉換為低速高扭矩的輸出。減速器通常由齒輪或蝸輪蝸桿機構組成。

導軌：用于支撐和導向伺服電缸的運動。導軌通常由金屬材料制成，可以是直線導軌或者滾珠導軌。

繩索/鏈條：用于將電機的旋轉運動轉換為線性運動。可以使用鋼絲繩、鏈條等傳動元件。

機械部件：包括滑塊、推桿等，用于將電機的轉動力轉化為線性推動力，并實現工作負載的移動。

傳感器：用于檢測伺服電缸的位置、速度等參數，通常采用編碼器、位移傳感器等。

以上即為伺服電缸的結構圖的基本組成部分，不同型號和應用場景可能會有些許差異。
